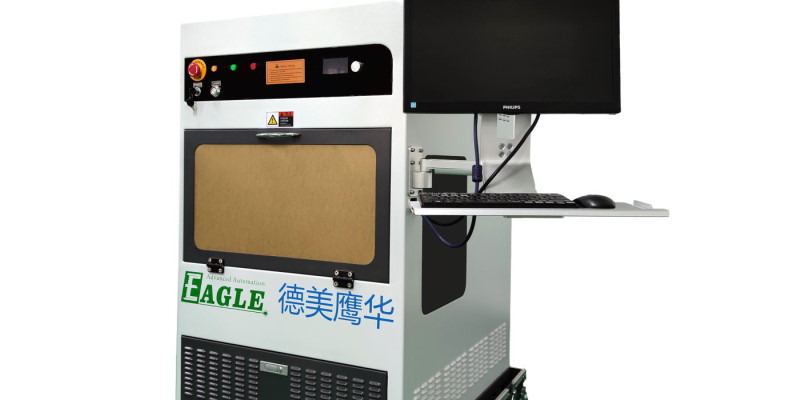

N-3040Q 半导体激光内雕机
N-3040Q 半导体激光内雕机为小批量、高精度的三维激光内雕提供一体化解决方案,采用进口激光器、高精度三轴运动平台、超快速数字振镜、自主设计控制系统,广泛应用于人造水晶、玻璃、亚克力等透明硬质材料的内雕加工。
Menu
全集成式高强度轻量化床身
钣金一体成型的高强度床身框架,在轻量化的基础上,为运动系统提供稳定的支撑,保证其在运动时能够达到很高的精度、稳定性和耐用性。
全封闭式工作舱,拥有优良的操作安全性,同时更加环保。前部可打开的工作舱门,方便上下料。可打开的后门和其它包围部分方便设备维护。
紧凑的全集成式设计占地面积小、方便运输、可靠性高。可旋转的计算机操作台,能够适应不同用户的使用习惯,操作更加便捷。
高性能运动系统
运动系统采用进口伺服电机驱动,配合进口高精度丝杆传动,进口直线导轨导向,能够实现高速、高精度的运动,并具有优良的响应性和稳定性。
高平整度的工作台面,预置防滑橡胶,保证加工过程中材料稳定不移位。
N-3040Q 三维激光内雕机用户手册 v1.0
该手册包含了 N-3040Q 三维激光内雕机的设备介绍、基本操作、加工流程和日常维护等章节,帮助您快速上手并熟悉设备的基本使用和操作方法。
技术参数 |
|
---|---|
加工范围 |
300mm x 400mm |
最大工件高度 |
110mm |
激光类型 |
半导体 |
激光波长 |
532nm |
激光功率 |
3W |
激光单脉冲最大能量 |
1.2mJ |
调 Q 模块 |
采用进口高速调 Q 模块 |
加工模式 |
内雕 |
加工分辨率 |
1000 DPI |
运动系统 |
采用进口高精度振镜系统 |
电气要求 |
单相 220V/50Hz |
3D 相机 |
|
---|---|
三维重建精度 |
0.5mm |
最大取像范围 |
1100mm x 580mm |
有效像素 |
820-1600 万 |
曝光时间 |
1/60 秒 |
取像间隔时间 |
0.5 秒 |
存储卡容量 |
2G(可扩展) |
接口 |
USB |
数据输出形式 |
3DS、DXF、OBJ、CAD、ASC、WRL |
供电 |
高性能锂电池(含智能电源管理),一次充电可拍摄 300 次以上。 |
